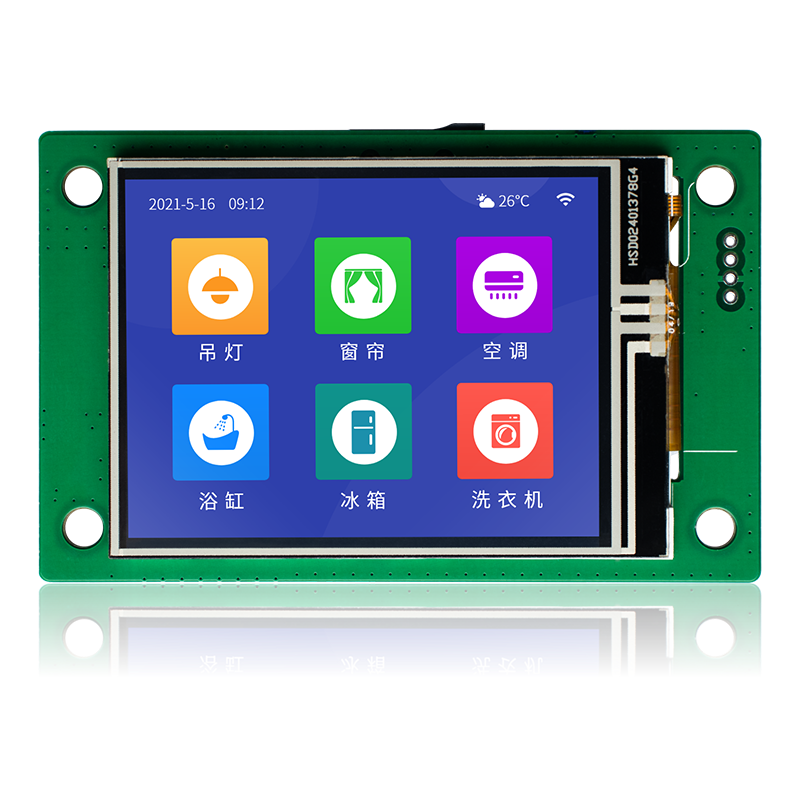

AST024RTS

2.4寸串口液晶屏，5-24V, 16Mbyte Flash ，TTL通訊，帶TP

AST024RES

2.4寸串口液晶屏，5-24V, 16Mbyte Flash ，RS232通訊，帶TP

AST024RDS

2.4寸串口液晶屏，5-24V, 16Mbyte Flash ，RS485通訊，帶TP

背光調節

不支持

觸摸

支持4線電阻式觸摸屏

液晶屏分辨率

320X240;TN;

液晶屏

 普通視角，250cd/m2

通訊

TTL電平串口/RS232通訊/RS485通訊，TTL只支持3.3V電平

存儲

16Mbyte SPI Nor Flash

電源

防反接，區分電源正負極。

RTC時鐘

支持

掉電數據保存

不支持

下載

SD卡

2.4英寸

AST024PA

48.5mm×78.5mm×11mm

36.5mm×68.5mm

硬件性能

型號

AST024RTS/AST024RES/AST024RDS

顯示屏

2.4" TFT LCD

色彩

65535萬

亮度

250 cd/m²

背光

LED

LED壽命

2萬小時

觸摸屏

4線式工業電子觸摸屏（表面硬度4H）

CPU

96MHz M0 96MHz M0

存儲器

16Mbyte SPI NOR Flash

RTC

實時時鐘內置

以太網

無

掉電數據保存

不支持

USB端口

無

程序下載方式

SD卡 下載

U盤

不支持

通訊端口

AST024RTS：一路TTL串口通訊

AST024RES：一路RS232串口通訊

AST024RDS：一路RS485串口通訊

電氣規格

額定功率

0.5W

額定電壓

DC 5-24V

環境規格

工作溫度

-20℃~50℃

存儲溫度

-40℃~70℃

環境濕度

10~90%RH(無冷凝)

抗震性

10-25Hz（X、Y、Z方向，2g/30分鐘）

冷卻方式

自然風冷

開孔尺寸

36.5mm×68.5mm

外形尺寸

48.5mm×78.5mm×11mm

整機凈重

35g

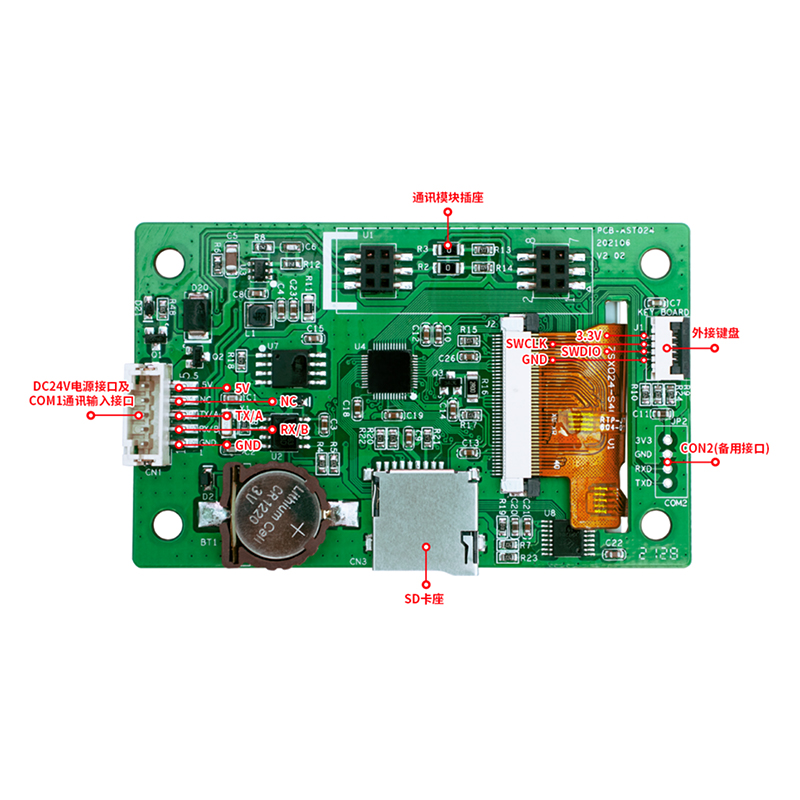

Pin腳

定義

電源

TTL通訊

RS232通訊

RS485通訊

1

5-24V

電源正極

2

NC

空

3

TX/A

TXD

TXD

RS485 A+

4

RX/B

RXD

RXD

RS485 B-

5

GND

電源地

GND

GND

Pin腳

定義

說明

1

3.3V

3.3V輸出

2

SCL

I2C 時鐘線

3

SDA

I2C數據線

4

GND

電源地
